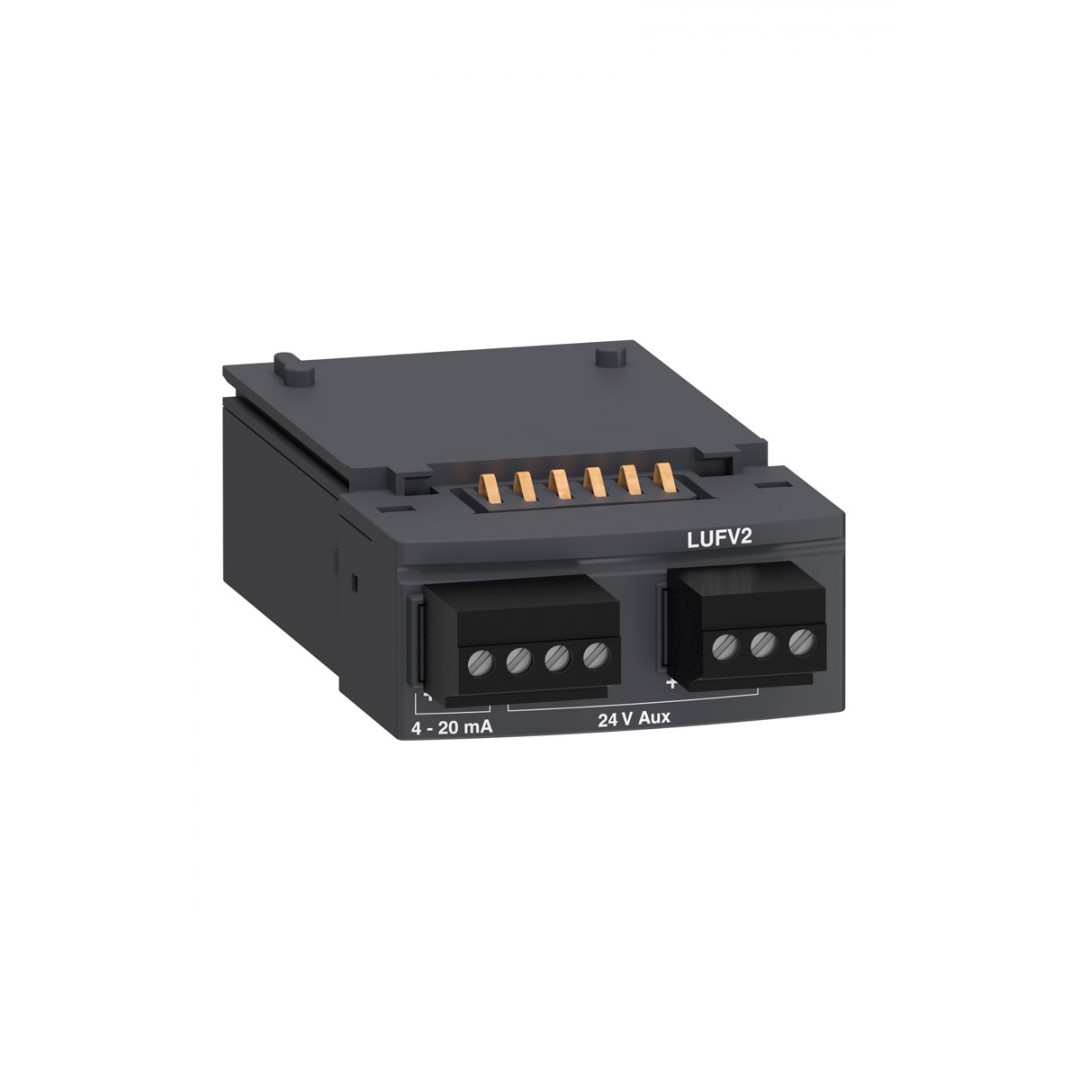

Schneider Electric TeSys LUF serisi fonksiyon modülleri, motor koruma ve kontrol sistemlerine ek işlevler kazandırmak için tasarlanmıştır. LUCC, LUCM, LUCB ve LUCD kontrol üniteleri ile uyumlu olarak çalışır.

Bu modül, motor yükünü izlemek ve sistemin daha güvenilir çalışmasını sağlamak için 4–20 mA analog çıkış sinyali üretir. Çıkış sinyali, seçilen kontrol ünitesine göre 0–2 veya 0–3 aralığında I ortalama/Ir oranını temsil eder.

Özellikle endüstriyel otomasyon, motor koruma sistemleri ve enerji yönetimi uygulamalarında tercih edilen bu modül, ön tarafa takılabilir montaj yapısı, kompakt boyutları ve yüksek ölçüm doğruluğu ile pratik bir çözümdür.

⚙️ Teknik Özellikler

???? Elektriksel Özellikler

• Besleme Gerilimi [Us]: 24 V DC

• Analog Çıkış Akımı: 4…20 mA

• Çıkış Sinyali:

  • LUCB / LUCD için: 0…2 aralığında I ortalama / Ir

  • LUCC için: 0…3 aralığında I ortalama / Ir

• Yük Empedansı: Tipik 100 Ohm, maksimum 500 Ohm

???? Ölçüm Özellikleri

• Ölçüm Doğruluğu:

  • Çok fonksiyonlu kontrol üniteleriyle: ±10 % (çözünürlük Ir’nin %1’i)

  • Gelişmiş kontrol üniteleriyle: ±6 %

⚙️ Mekanik Özellikler

• Montaj Tipi: Takılabilir

• Montaj Konumu: Ön taraf

• Bağlantı Tipi: Vida kelepçesi terminalleri

• Bağlantı Aralığı: 3,81 mm

• Kablo Tipi: AWG 26…AWG 16

• Sıkma Torku: 0,2…0,25 N.m (2,5 mm düz tornavida ile)

• Boyut & Ağırlık: 0,05 kg

????️ Koruma ve Güvenilirlik

• Motor yükü göstergesi fonksiyonu

• Yüksek ölçüm hassasiyeti

• Güvenilir bağlantı sistemi
