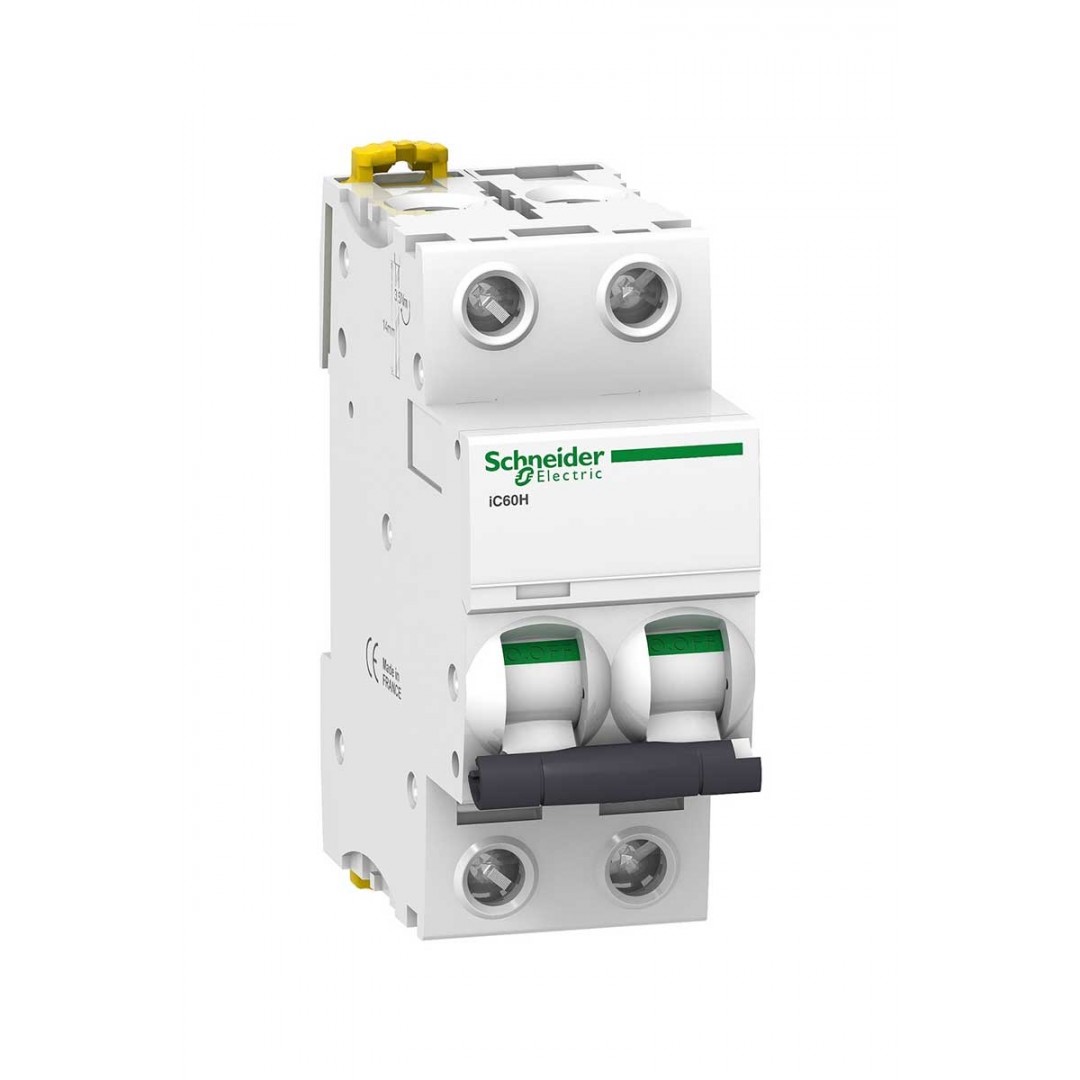

Schneider Acti9 iC60H 2P 32A C Eğrisi Minyatür Devre Kesici (MCB), elektrik tesisatlarında aşırı yük ve kısa devre koruması sağlamak için tasarlanmış profesyonel bir güvenlik cihazıdır. Schneider Electric’in yüksek kalite standartlarına sahip Acti9 serisi, hem konut hem de ticari ve endüstriyel uygulamalarda güvenle kullanılmaktadır.

32A nominal akım kapasitesi ile orta güçlü devrelerin korunmasında tercih edilen bu model, C eğrisi çalışma karakteristiği sayesinde ani akım çekişi yapan cihazlarda (örneğin aydınlatma, motor ve klima devreleri) güvenli kullanım sağlar.

Termik-manyetik açma teknolojisi ile aşırı yüklenme durumlarında termik açma mekanizması devreyi keserken, kısa devre anında manyetik açma devreye girerek hızlı koruma sağlar. 15 kA’ya kadar kesme kapasitesi ile uluslararası standartlara (IEC/EN 60898-1, IEC/EN 60947-2) uygundur.

Öne Çıkan Avantajlar:

• 2 kutuplu tasarım – hem faz hem de nötr hattı korur

• 32A nominal akım kapasitesi

• C eğrisi karakteristiği – ani akım çeken cihazlar için ideal

• Termik-manyetik açma teknolojisi

• 15 kA’ya kadar kesme kapasitesi

• Açık/Kapalı durum göstergesi

• 20.000 mekanik, 10.000 elektriksel çevrim ömrü

• DIN rayı uyumlu, kolay montaj

• Schneider Electric kalitesi ile uzun ömürlü kullanım

Kullanım Alanları:

• Konut ve ticari elektrik panoları

• Motor ve klima devreleri

• Priz ve aydınlatma sistemleri

• Küçük endüstriyel uygulamalar

⚙️ Teknik Özellikler

• Seri: Acti9

• Ürün Adı: iC60

• Ürün Grubu: iC60H

• Tip: Minyatür Devre Kesici (MCB)

• Kutup Sayısı: 2P

• Nominal Akım [In]: 32A

• Karakteristik Eğri: C eğrisi

• Çalışma Gerilimi [Ue]: 220–240 V AC / 500 V DC

• Kesme Kapasitesi (Ics):

  • 15 kA (220–240V AC, 72–125V DC)

  • 7,5 kA (380–415V AC, 440V DC)

  • 4,5 kA (500V DC)

• Yalıtım Voltajı [Ui]: 500 V AC

• Darbe Dayanım Voltajı [Uimp]: 6 kV

• Açma Teknolojisi: Termik-manyetik

• Kontrol Tipi: Geçiş

• Sinyalizasyon: Açma göstergesi

• Montaj: DIN rayı (sabit)

• Boyutlar: 85 × 36 × 78,5 mm

• Ağırlık: 0,25 kg

• Renk: Beyaz

• Mekanik Dayanıklılık: 20.000 çevrim

• Elektriksel Dayanıklılık: 10.000 çevrim

• Bağlantılar:

  • Sert kablo: 1–35 mm²

  • Esnek kablo: 1–25 mm²

• Tel Sıyırma Uzunluğu: 14 mm

• Sıkma Torku: 3,5 N·m

• Toprak Kaçağı Koruması: Ayrı blok ile
